概要

基本情報

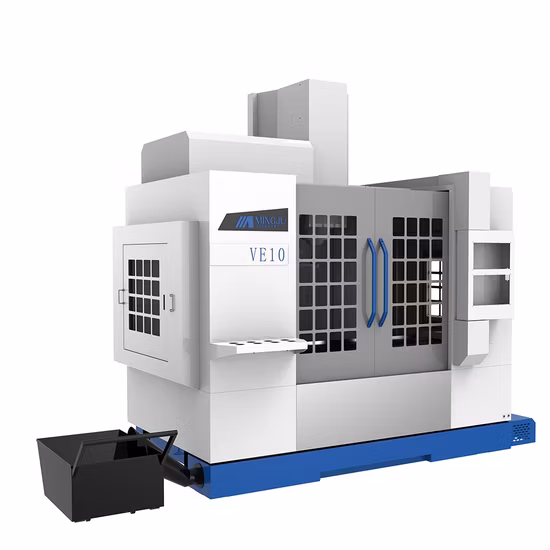

モデル番号	VE 10
タイプ	工具フライス盤
物体	道具
構造	ベッドタイプ
フライスカッターの種類	垂直フライスカッター
制御モード	CNC
自動グレード	自動
精度	高精度
認証	ISO9001
状態	新しい
スピンドルエンドファブからテーブルまでの距離	120～720mm
作業台のサイズ	550×1100ミリメートル
スピンドル速度	8000rpm(標準)/10K/12K/15K(オプション)
空気供給圧力バー	6～8bar
輸送パッケージ	木製ケース
仕様	2720×3350mm
商標	ミンジュ
起源	中国
HSコード	8457101000
生産能力	年間300セット

製品説明

ベッド、コラム、サドル
ベッド、コラム、サドルは、非常に高い減衰特性を持つMeehanite HT300グレードの鋳鉄で作られています。一体型のベッド鋳物とコラムは応力緩和処理が施されており、機械の寿命を通して形状が維持されます。リニアガイドウェイの間隔が広いため、各軸のフルストロークにおいてテーブルとサドルを最適に支持します。リブを多用した鋳物は、高速加工やアグレッシブなフライス加工において優れた減衰性能を発揮します。コラム、リニアベアリングブロック、リニアガイドウェイ、テーブル面など、すべての重要な接触点の合わせ面は、フィット感と精度を最適化するために完全に研磨されています。

ガイドウェイ
X、Y、Z軸には、標準で45mmの高耐久性リニアガイドウェイが採用されています。すべてのガイドウェイは、剛性と形状を最大限に高めるために、研磨された肩部に配置されています。

スピンドル
永久グリースを塗布したスピンドルベアリングはメンテナンス不要です。8,000rpmのスピンドルは、7.5/11kWのACサーボモーターで駆動されます。15,000rpmスピンドルはオプションで、VE10ILにアップグレードできます。70mm径のセラミックスピンドルベアリングを4つ搭載することで、15,000rpmスピンドルの熱膨張による影響を軽減します。

ボールねじと軸駆動装置
各軸は高精度で完全に研磨されたボールねじによって駆動されます。すべてのボールねじはアンギュラコンタクトスラストベアリングで支持され、リニアガイドウェイ間で完全に芯出しされています。40mmのボールねじは、直結型ACサーボ駆動モーターによって直接駆動されるため、振動、騒音、バックラッシュが排除されます。

完全密閉型機械筐体
機械の筐体は、切削片とクーラントを収容するために頑丈な板金で作られています。機械全体は完全に密閉されています。取り外し可能な側面ドアから機械内部に直接アクセスできます。前面ドアの開口部（40インチ）は、ワークピースの出し入れを容易にします。

洪水冷却システム
専用のフラッドポンプが工作機械に大容量のクーラントを供給します。クーラントはヘッド鋳物に流入し、スピンドル底部から排出されることで、熱膨張を抑制します。搭載されたノズルは、様々な工具長に合わせて完全に調整可能です。200Lのクーラントタンクは、あらゆる用途に十分な容量を提供します。

潤滑
リニアガイドウェイとボールねじには、ウェイオイルによる自動潤滑が行われます。オイルは定量バルブによって正確に供給され、量を調整します。CNCの低油位アラームがユーザーに警告を発し、ガイドウェイとボールねじの損傷を防ぎます。

製品パラメータ

モデル名			そして10 EN	VE 10 CN 24'
アイテム	仕様	ユニット
処理範囲	X軸移動量	んん	1050	1050
	Y軸移動	んん	600	600
	Z軸移動	んん	600	600
	スピンドルエンドフェースからテーブルまでの距離	んん	120-720	120-720
	スピンドル中心からコラムガイド面までの距離	んん	636	636
テーブル	作業台のサイズ	んん	550*1100	550*1100
	作業台の最大荷重	kg	800	800
	Tスロット	いいえ。	5	5
	Tスロットサイズ/間隔	んん	18*110	18*110

その他の属性
アイテム	仕様	ユニット
スピンドル	ドライブタイプ	/	ダイレクトドライブ	ダイレクトドライブ
	スピンドル速度	回転数	8000(標準)/10K/12K/15K(オプション)	8000(標準)/10K/12K/15K(オプション)
	スピンドルモーターの電力	キロワット	11	11
	最大スピンドルトルク	ナノメートル	120	120
	スピンドル寸法と仕様	/	ISO 7/24 テーパー NO.40
サーボ軸	X、Y、Z軸の高速移動	メートル/分	48/48/36	48/48/36
	X、Y、Zサーボモーター駆動モード	/	ダイレクトドライブリンケージ	ダイレクトドライブリンケージ
	X、Y、Zサーボモーターの速度	回転数	3000	3000
	XY軸とZ軸のネジの直径	んん	Φ40/Φ40/Φ40	Φ36/Φ36/Φ30
	X、Y、Z軸のネジのピッチ	んん	16/16/16	2012年12月12日
	切削送り速度	mm/分	1～10000	1～10000
	最小フィード	んん	0.001	0.001
ツールマガジン	ツールマガジン容量	いいえ。	24	24
	ツールマガジンタイプ	/	ディスク型メカニカルアーム	ディスク型メカニカルアーム
	ツールシャンク仕様	/	BBT-40	BBT-40
	ツールシャンクボルト	/	P-40T(45°)	P-40T(45°)
	ツールマガジン最大ツー\|直径	んん	Φ80	Φ80
	最大工具径（隣接工具なし）	んん	Φ150	Φ150
	最大工具長	んん	300	300
	最大工具重量	Kg	8	8
	工具交換時間（工具間）	秒	2	2
主な精度	測位精度	んん	±0.005	±0.005
主な精度	繰り返し精度	んん	±0.003	±0.003
その他	機械重量（水タンクを含む）	(約)kg	5.8	5.8
	床面積要件（水槽を含む）	んん	2720*3350	2720*3350
	機械の高さ	んん	2650	2650
	その他電力容量	KVA	25	25
	潤滑タンク容量	L	4	4
	冷却容量	L	350	350
	空気供給圧力バー	バー	6～8	6～8
数値制御システム			シーメンス 828D	シーメンス 828D
